齒條加工方法有很多，如范成法及仿形法，具體的加工方式有滾齒，插齒，剃齒，磨齒等。以下為范成法的相關說明，供參考了解。

范成法加工齒條：

范成加工是利用一對齒輪或齒輪與齒條相互嚙合時，其共軛齒廊互為包絡線的原理來加工齒輪的。

在一對漸開線齒輪中，若把其中一個齒輪或齒條制成具備切削能力的刀具，另一齒輪為尚未切齒的齒輪毛坯，用刀具加工齒輪時，毛坯與刀具按固定的傳動比作對滾切削運動，就可以切出與刀具共軛的具有漸開線齒廓的齒輪。

范成法齒條加工的主要方法及刀具：

1、滾齒：

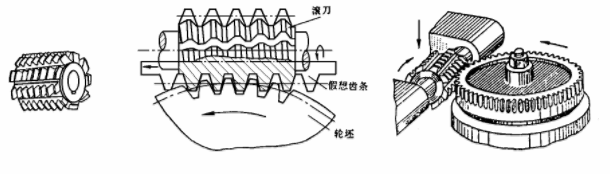

滾齒用的齒輪滾刀形狀似螺旋，如圖所示。

在螺旋體的圓周上開有若干條垂直于螺旋線的縱向斜槽，從而在與螺旋線相截的切面上形成切削刀。

對于阿基米德滾刀，其軸向截面為標準齒條，其模數和壓力角與被加工齒輪相同。加工時滾刀繞自身軸線轉動，相當于齒條的連續移動，輪坯則按與齒條相嚙合時的一定速度關系轉動，就像齒輪與齒條嚙合一樣，按這樣的范成運動，在輪坯上切出漸開線齒廓。

滾刀除旋轉外，還沿輪坯做軸向進給運動，以便切出整個齒寬。

2、插齒：

a、齒條插刀：

當齒輪的基圓直徑趨于無窮大時，它的齒形由漸開線變成斜直線，此時齒輪成為具有直線齒廓的齒條。

若將齒條磨出刀刃來做成齒條插刀，并且頂部比傳動用的齒條高出Cm(以便切出傳動時的徑向間隙)，讓這把齒條插刀與一個齒輪毛坯強按一定的傳動比傳動，這就是齒條插刀加工齒輪的范成運動情況。

在實際加工中，齒條插刀還要做上、下往復的切削運動，這樣，齒條刀具刀刃的一系列直線輪廓即包絡出齒輪的漸開線齒形。

b、齒輪插刀：

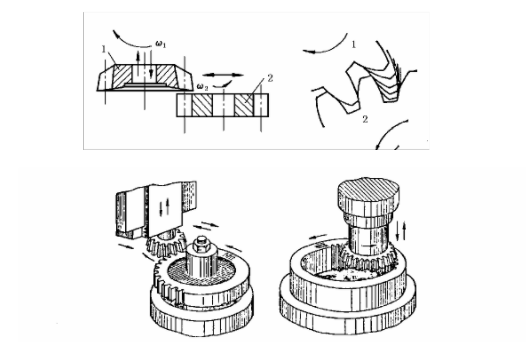

齒輪插刀多用來加工內齒輪、雙聯或多聯型齒輪上的小齒輪，如圖。

插齒加工相當于把一對互相嚙合的齒輪中的一個齒輪磨制出有前、后角、形成切削刃的齒輪插刀，另一齒輪為齒輪毛坯，齒輪插刀的模數和壓力角與被加工齒輪相同。

插齒時，插刀與毛坯像一對齒輪傳動那樣，以一定傳動比轉動，同時插刀沿輪坯軸線的平行方向做上下往復切削運動。輪齒的齒廊是由刀刃在切削運動中所占據的一系列位置的包絡形成的。

為了切出全齒高，插刀還有沿輪坯徑向進給運動，同時，插刀返回時，輪坯還應有讓刀運動，以避免刀刃碰傷齒面。

齒條插刀雖然能夠加工齒輪，但使用起來有一定的局限性，加工齒輪的直徑較大時，刀具的長度有限。所以，目前廣泛采用滾齒法加工直、斜齒輪。
