齒條在溜板箱傳動機構中的作用：齒條位于溜板箱傳動機構中，裝在溜板箱體下的燕尾型導軌下，它的作用是將大滑板帶動齒輪轉動通過與齒輪嚙合來帶動溜板箱的直線運動，車削工件時轉動大滑板，齒條通過與齒輪嚙合帶動溜板箱及刀架的運動。

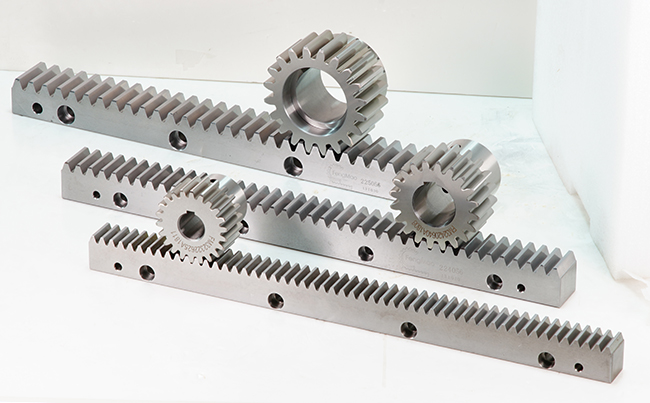

齒條的結構是長方形的，下表面是模數3齒數等于76的直齒，它的作用是將與它嚙合的齒輪的轉距力轉換為齒輪的左右移動，前表面有一個夾角為42°的槽，它與水平的夾角為10°，它起支撐作用將保證齒輪與齒條緊密結合，前表面還有三個φ10的能孔，φ16的沉孔與φ11的通孔，φ10的孔與銷配合，在V型槽下定位，φ11的孔起固定作用。

關于齒條在溜板箱傳動機構中的應用，如有更多疑問可向峰茂廠家免費咨詢。
