在一般工業應用中，12Cr2Ni4材料的滲碳淬火齒輪的預熱處理工藝多采用正火處理，而高參數的滲碳淬火齒輪的預熱處理工藝多采用正火回火處理，也有少數采用調質處理。然而，到目前為止，還沒有關于預熱處理對變形影響的對比實驗研究的報道。在控制滲碳淬火齒輪變形的研究過程中，從變形控制的角度出發，比較研究了不同預熱處理方法對滲碳淬火齒輪變形的影響。通過優化預熱處理工藝，可以大大降低滲碳淬火齒輪的變形。

　　測試材料和測試方法

　　實驗材料12CrNi4滲碳淬火鋼經電爐熔煉和電渣重熔精煉，其化學成分列于表1。它由自由鍛造、鍛造后的粗化和粗化后的初步熱處理形成。為了研究預熱處理方法對變形的影響，采用了兩種不同的預熱處理方法：正火回火和正火淬火回火。鍛件經超聲波探傷合格。每次測量都要測量三次，取三次測量的平均值作為該次測量的尺寸值，滲碳淬火工藝前后的尺寸之差就是畸變量。模擬齒輪測量的尺寸是兩個相互垂直的外圓直徑尺寸。試驗方法是將不同預備熱處理的試樣同爐進行畸變量的測試試驗，裝爐要領是位置要比較接近、裝爐高度要保持一致，從而保證滲碳的氣氛環境和淬火的冷卻條件均勻一致。然后將不同預備熱處理的試樣的變形量進行對比分析。

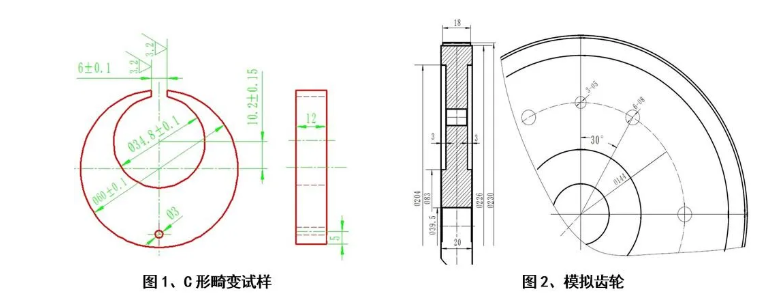

　　在滲碳淬火過程中不同預熱處理方法對變形影響的工藝試驗中，使用了兩種試驗工具，一種是國際上使用的C形變形試樣，另一種是按比例縮小的模擬齒輪。C形扭曲樣品的形狀和尺寸見圖1，模擬齒輪的結構尺寸見圖2。在進行滲碳淬火工藝試驗前，將C形試樣的開口尺寸作為原始尺寸進行測量，滲碳淬火工藝試驗后，再次測量開口尺寸作為最終尺寸。
