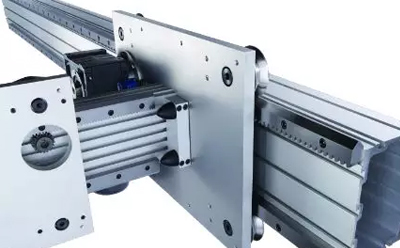

滾輪導軌齒輪齒條減速電機選型計算說明分以下4大步驟，供參考了解，不清楚的可向廠家免費咨詢。

1. 加速度計算：

   齒條可承受的最大驅動力，除于運動部件的質量，就可初步算出允許的最大加速度；再綜合考慮節拍要求，系統剛性以及安全系數，選擇合適的加速度值。

   齒條可承受的最大驅動力以及系統的整體剛性，基本上決定了可選擇的加速度a的上限。


2. 切向力計算：

   加速度：a(m/s2)

   摩擦系數：μ=0.02

   安全系數：fs

   效率：η=95%（齒輪齒條的傳動效率）

   移動部件質量：m (Kg)

   摩擦力：f=μ*m*g+導軌潤滑塊施加在導軌上的小值摩擦力(具體數值，請參考樣本)

   加速力：F加速=m*a

   加速時總的驅動力：水平應用：F=（F加速+f）/η；垂直應用：F=（提升重量+F加速+f）/η

   考慮安全系數，F(xiàn)總=F*fs


3. 加速力矩計算：

   小齒輪節圓半徑：r(mm)

   加速力矩：T=F總*r/1000 (Nm), 此加速力矩就是需要的減速電機的最大輸出扭矩。


4. 最高轉速計算：

   最高線速度：V （m/min）

   小齒輪節圓半徑：r(mm)

   減速電機最高輸出轉速：n2=V/(2*r*3.14/1000) (rpm)

根據最大輸出扭矩和最高輸出轉速，就可以進行減速電機的選型。

同時還需要校核，最大切向力是否在齒輪齒條傳動機構的承受范圍內。不清楚的地方可向廠家免費咨詢。峰茂-是一家專業非標定制各種型號規格齒輪齒條的廠家，40年臺灣老品牌，質量保證，歡迎選型報價。
